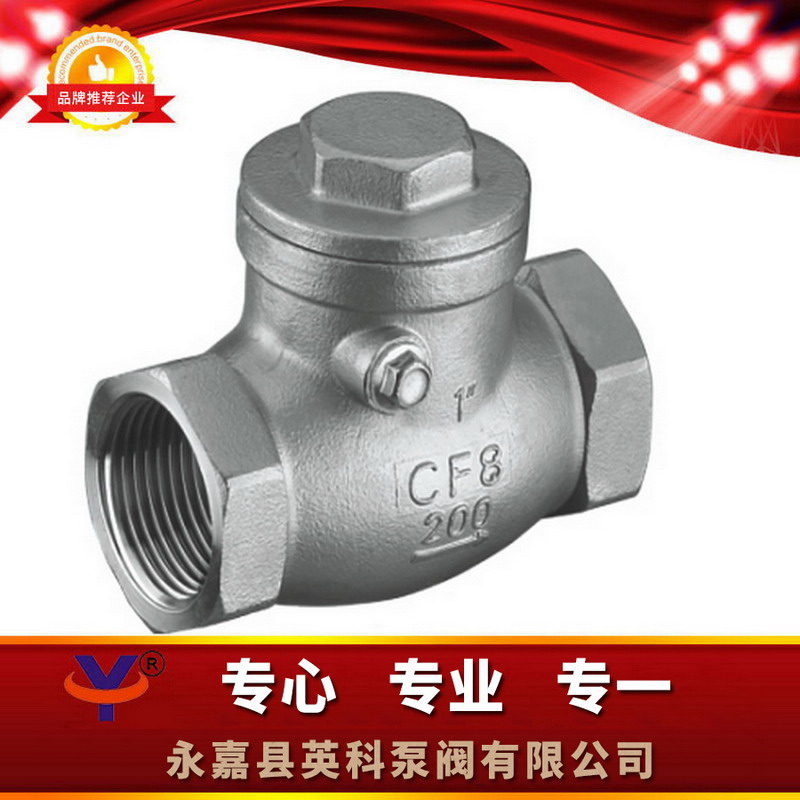

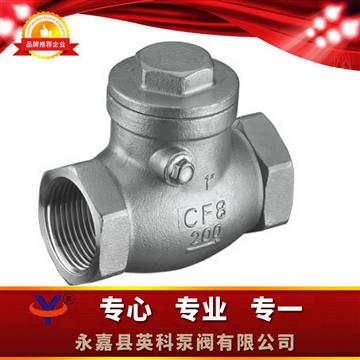

一、H14W不銹鋼止回閥概述：

1.公稱壓力:1.6-6.4MPa ，

2.適用溫度范圍:-20~232℃~350℃ ，

3.適用介質:水、油、氣及某些腐蝕性液體W.O.G。

4.適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。

二、H14W不銹鋼止回閥結構及用途：

止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。

三、H14W不銹鋼止回閥性能規范：



公稱壓力	PN	1.6, 2.5, 4.0, 6.4	MPa
強度試驗壓力	PT	2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力		0.6
高壓氣密封試驗壓力	2.0, 3.0, 4.8, 7.6
適用介質	H14W-(16-64)C	H14W-(16-64)P	H14W-(16-64)R
	水、油品、汽	硝酸類	醋酸類
適用溫度	-40～180

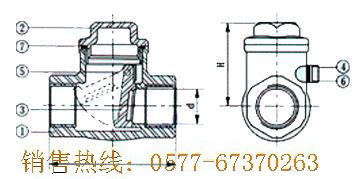

四、H14W不銹鋼止回閥主要材料：





序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	搖桿插銷	不銹鋼316/304
4	閥瓣	不銹鋼CF8M/CF8
5	螺塞	不銹鋼316/304
6	螺塞墊片	聚四氟乙烯PTFE

五、H14W不銹鋼止回閥連接尺寸：



SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"
A	15	20	25	32	40	50	65	80
H	42	51	60	67	75	81	93	104
L	65	80	90	105	120	140	180	200
重量WT(kg) ,	310	445	680	1040	1490	2020	2580	3020

六、H14W不銹鋼止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



歡迎您訪問我們的網站【http://www.bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

H14W不銹鋼止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
